Hálózatban megvalósított technológiák és funkciók

• VLAN-ok használata
• Második és Harmadik rétegbeli redundancia
• IPv4 és IPv6 Címzés
• Vezeték nélküli eszközök használata
• Statikus és Dinamikus Forgalomirányítás
• Statikus és Dinamikus Címfordítás
• WAN-összeköttetés
• Virtuális Magánhálózati Kapcsolat (VPN)
• Programozott Hálózatkonfiguráció
• Forgalomirányítón Megvalósított Biztonsági Funkciók (ACL)
• Hardveres Tűzfaleszköz (ASA)

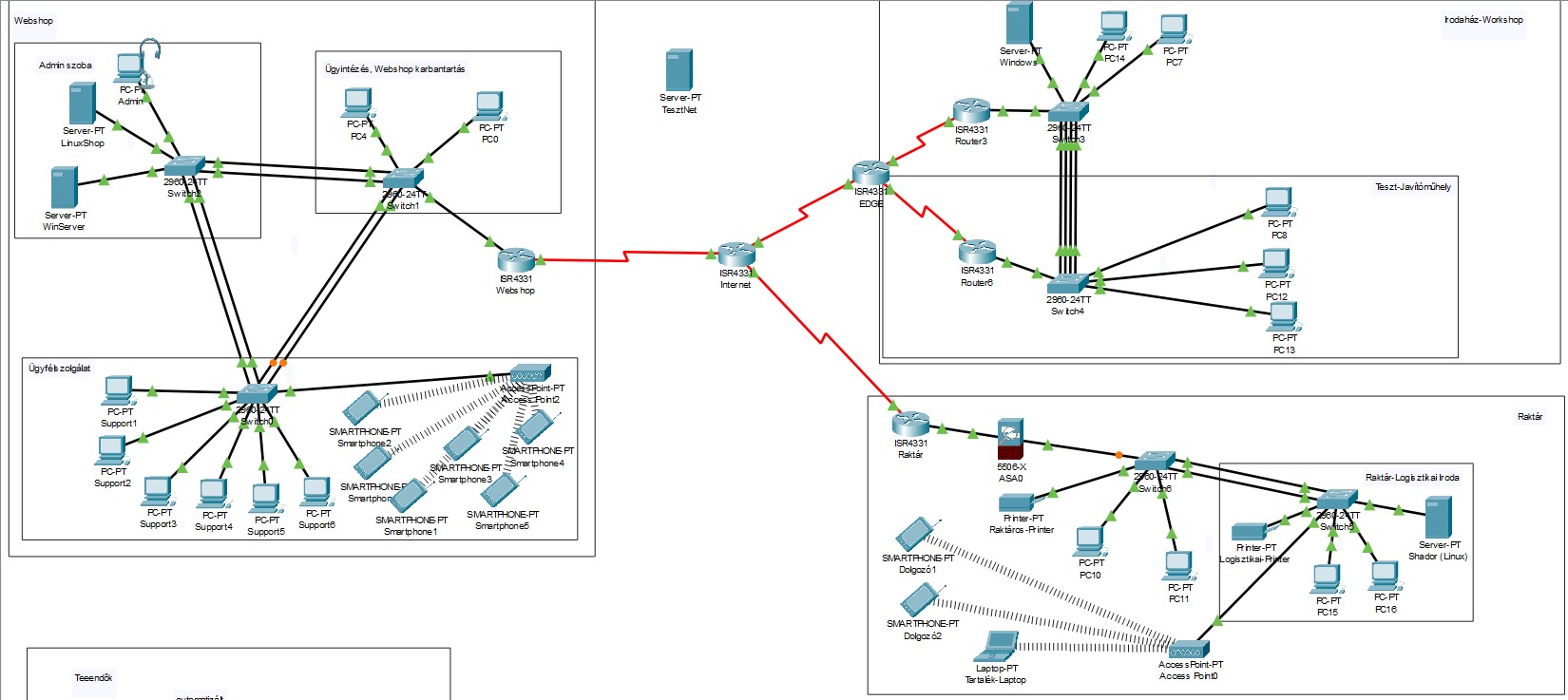

Topológia

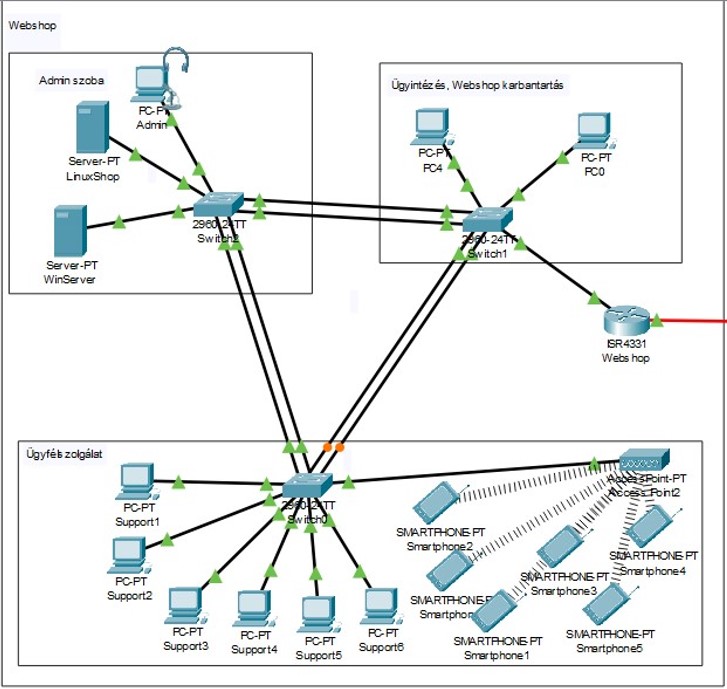

Webshop topológia

Webshop

A Webshop router DHCP szerverként működik három hálózatban (10, 20, 30-as VLAN-ok), ahol a hosztok automatikusan IP-címet kapnak. GRE tunnelen keresztül kapcsolódik a Raktárhoz, a forgalomirányítást pedig OSPF protokoll segítségével végzi. A NAT segítségével biztosítja, hogy a belső hálózatok (192.168.10.0, 20.0 és 30.0) elérjék a külső hálózatokat, míg az ACL meghatározza, mely privát IP-tartományokat fordíthat le a router publikus IP-re.

Webshop

− □ ×

Physical

Config

CLI

Attributes

IOS Command Line Interface

Router> ena Router# conf t Router(config)# hostname Webshop Webshop(config)# int f0/1 Webshop(config-if)# ip address 10.10.10.9 255.255.255.252 Webshop(config-if)# no shutdown Webshop(config-if)# exit Webshop(config)# int f0/0.10 Webshop(config-subif)# encapsulation dot1Q 10 Webshop(config-subif)# ip address 192.168.10.1 255.255.255.224 Webshop(config-subif)# exit Webshop(config)# int f0/0.20 Webshop(config-subif)# encapsulation dot1Q 20 Webshop(config-subif)# ip address 192.168.20.1 255.255.255.224 Webshop(config-subif)# exit Webshop(config)# int f0/0.30 Webshop(config-subif)# encapsulation dot1Q 30 Webshop(config-subif)# ip address 192.168.30.1 255.255.255.224 Webshop(config-subif)# exit Webshop(config)# int f0/0 Webshop(config-if)# no shutdown Webshop(config-if)# exit Webshop(config)# int tunnel1 Webshop(config-if)# ip address 50.50.50.2 255.255.255.0 Webshop(config-if)# tunnel source f0/1 Webshop(config-if)# tunnel destination 10.10.10.1 Webshop(config-if)# exit Webshop(config)# router ospf 1 Webshop(config-router)# network 10.10.10.8 0.0.0.3 area 1 Webshop(config-router)# network 192.168.10.0 0.0.0.31 area 1 Webshop(config-router)# network 192.168.20.0 0.0.0.31 area 1 Webshop(config-router)# network 192.168.30.0 0.0.0.31 area 1 Webshop(config-router)# network 50.50.50.0 0.0.0.255 area 1 Webshop(config-router)# router-id 1.1.1.1 Webshop(config-router)# exit Webshop(config)# do clear ip ospf process Reset ALL OSPF processes? [yes/no]: yes Webshop(config)# ip dhcp pool pool10 Webshop(dhcp-config)# network 192.168.10.0 255.255.255.224 Webshop(dhcp-config)# default-router 192.168.10.1 Webshop(dhcp-config)# dns-server 192.168.40.2 Webshop(dhcp-config)# exit Webshop(config)# ip dhcp pool pool20 Webshop(dhcp-config)# network 192.168.20.0 255.255.255.224 Webshop(dhcp-config)# default-router 192.168.20.1 Webshop(dhcp-config)# dns-server 192.168.40.2 Webshop(dhcp-config)# exit Webshop(config)# ip dhcp pool pool30 Webshop(dhcp-config)# network 192.168.30.0 255.255.255.224 Webshop(dhcp-config)# default-router 192.168.30.1 Webshop(dhcp-config)# dns-server 192.168.40.2 Webshop(dhcp-config)# exit Webshop(config)# ip routing Webshop(config)# access-list 1 permit 192.168.10.0 0.0.0.31 Webshop(config)# access-list 1 permit 192.168.20.0 0.0.0.31 Webshop(config)# access-list 1 permit 192.168.30.0 0.0.0.31 Webshop(config)# interface f0/0 Webshop(config-if)# ip nat inside Webshop(config-if)# exit Webshop(config)# interface f0/1 Webshop(config-if)# ip nat outside Webshop(config-if)# exit Webshop(config)# ip nat inside source list 1 interface f0/1 overload

Copy Paste

Top

Admin Szoba

Az AdminSW Rapid-PVST STP-t használ, LACP segítségével Etherchannel-t valósítottunk meg. A 3 Vlan forgalmát, valamint az alapértelmezett Vlan-t engedi hát a Trunk vonalon.

Switch2

− □ ×

Physical

Config

CLI

Attributes

IOS Command Line Interface

Switch2> ena Switch2# conf t Switch2(config)# hostname AdminSW AdminSW(config)# interface vlan 1 AdminSW(config-if)# no shutdown AdminSW(config-if)# exit AdminSW(config)# vlan 10 AdminSW(config)# vlan 20 AdminSW(config)# vlan 30 AdminSW(config)# interface vlan 10 AdminSW(config-if)# no shutdown AdminSW(config-if)# exit AdminSW(config)# interface vlan 20 AdminSW(config-if)# no shutdown AdminSW(config-if)# exit AdminSW(config)# interface vlan 30 AdminSW(config-if)# no shutdown AdminSW(config-if)# exit AdminSW(config)# interface f0/1 AdminSW(config-if)# switchport mode access AdminSW(config-if)# switchport access vlan 10 AdminSW(config-if)# exit AdminSW(config)# interface range f0/3 - 4 AdminSW(config-if-range)# channel-group 2 mode passive AdminSW(config-if-range)# switchport mode trunk AdminSW(config-if-range)# switchport trunk allowed vlan 1,10,20,30 AdminSW(config-if-range)# exit AdminSW(config)# interface f0/5 AdminSW(config-if)# switchport access vlan 10 AdminSW(config-if)# exit AdminSW(config)# interface range f0/7 - 8 AdminSW(config-if-range)# channel-group 1 mode active AdminSW(config-if-range)# switchport mode trunk AdminSW(config-if-range)# exit AdminSW(config)# interface f0/24 AdminSW(config-if)# switchport mode access AdminSW(config-if)# switchport trunk allowed vlan 1,10,20,30 AdminSW(config-if)# exit AdminSW(config)# interface g0/1 AdminSW(config-if)# switchport mode access AdminSW(config-if)# switchport access vlan 10 AdminSW(config-if)# exit AdminSW(config)# spanning-tree mode rapid-pvst AdminSW(config)# end AdminSW#

Copy Paste

Top

Ügyintézés, Webshop karbantartás

A ThingsSW Rapid-PVST STP-t használ, LACP segítségével Etherchannel-t valósítottunk meg. A 3 Vlan forgalmát, valamint az alapértelmezett Vlan-t engedi hát a Trunk vonalon.

Switch1

− □ ×

Physical

Config

CLI

Attributes

IOS Command Line Interface

Switch1> ena Switch1# conf t Switch1(config)# hostname ThingsSW ThingsSW(config)# int vlan 1 ThingsSW(config-if)# no shutdown ThingsSW(config-if)# exit ThingsSW(config)# vlan 10 ThingsSW(config-vlan)# exit ThingsSW(config)# vlan 20 ThingsSW(config-vlan)# exit ThingsSW(config)# vlan 30 ThingsSW(config-vlan)# exit ThingsSW(config)# int vlan 10 ThingsSW(config-if)# no shutdown ThingsSW(config-if)# int vlan 20 ThingsSW(config-if)# no shutdown ThingsSW(config-if)# int vlan 30 ThingsSW(config-if)# no shutdown ThingsSW(config-if)# int range f0/3-4 ThingsSW(config-if-range)# channel-group 1 mode active ThingsSW(config-if-range)# switchport mode trunk ThingsSW(config-if-range)# switchport trunk allowed vlan 1,10,20,30 ThingsSW(config-if-range)# int range f0/1-2 ThingsSW(config-if-range)# switchport mode access ThingsSW(config-if-range)# int f0/5-6 ThingsSW(config-if)# channel-group 2 mode passive ThingsSW(config-if)# switchport mode trunk ThingsSW(config-if)# int g0/1 ThingsSW(config-if)# switchport mode trunk ThingsSW(config-if)# switchport trunk allowed vlan 1,10,20,30 ThingsSW(config-if)# exit ThingsSW(config)# spanning-tree mode rapid-pvst

Copy Paste

Top

Ügyfélszolgálat

A SupportSW Rapid-PVST STP-t használ, LACP segítségével Etherchannel-t valósítottunk meg. A 3 Vlan forgalmát, valamint az alapértelmezett Vlan-t engedi hát a Trunk vonalon.

Switch0

− □ ×

Physical

Config

CLI

Attributes

IOS Command Line Interface

Switch0> ena Switch0# conf t Switch0(config)# hostname SupportSW SupportSW(config)# spanning-tree mode rapid-pvst SupportSW(config)# int vlan 1 SupportSW(config-if)# no shutdown SupportSW(config-if)# exit SupportSW(config)# vlan 10 SupportSW(config-vlan)# exit SupportSW(config)# vlan 20 SupportSW(config-vlan)# exit SupportSW(config)# vlan 30 SupportSW(config-vlan)# exit SupportSW(config)# int vlan 10 SupportSW(config-if)# no shutdown SupportSW(config-if)# int vlan 20 SupportSW(config-if)# no shutdown SupportSW(config-if)# int vlan 30 SupportSW(config-if)# no shutdown SupportSW(config-if)# int range f0/1-3 SupportSW(config-if-range)# switchport mode access SupportSW(config-if-range)# switchport access vlan 30 SupportSW(config-if-range)# int range f0/5-6 SupportSW(config-if-range)# channel-group 2 mode active SupportSW(config-if-range)# switchport mode trunk SupportSW(config-if-range)# int range f0/7-8 SupportSW(config-if-range)# channel-group 1 mode passive SupportSW(config-if-range)# switchport mode trunk SupportSW(config-if-range)# int range f0/10-12 SupportSW(config-if-range)# switchport mode access SupportSW(config-if-range)# switchport access vlan 30 SupportSW(config-if-range)# int g0/1 SupportSW(config-if)# switchport mode access SupportSW(config-if)# switchport access vlan 30

Copy Paste

Top

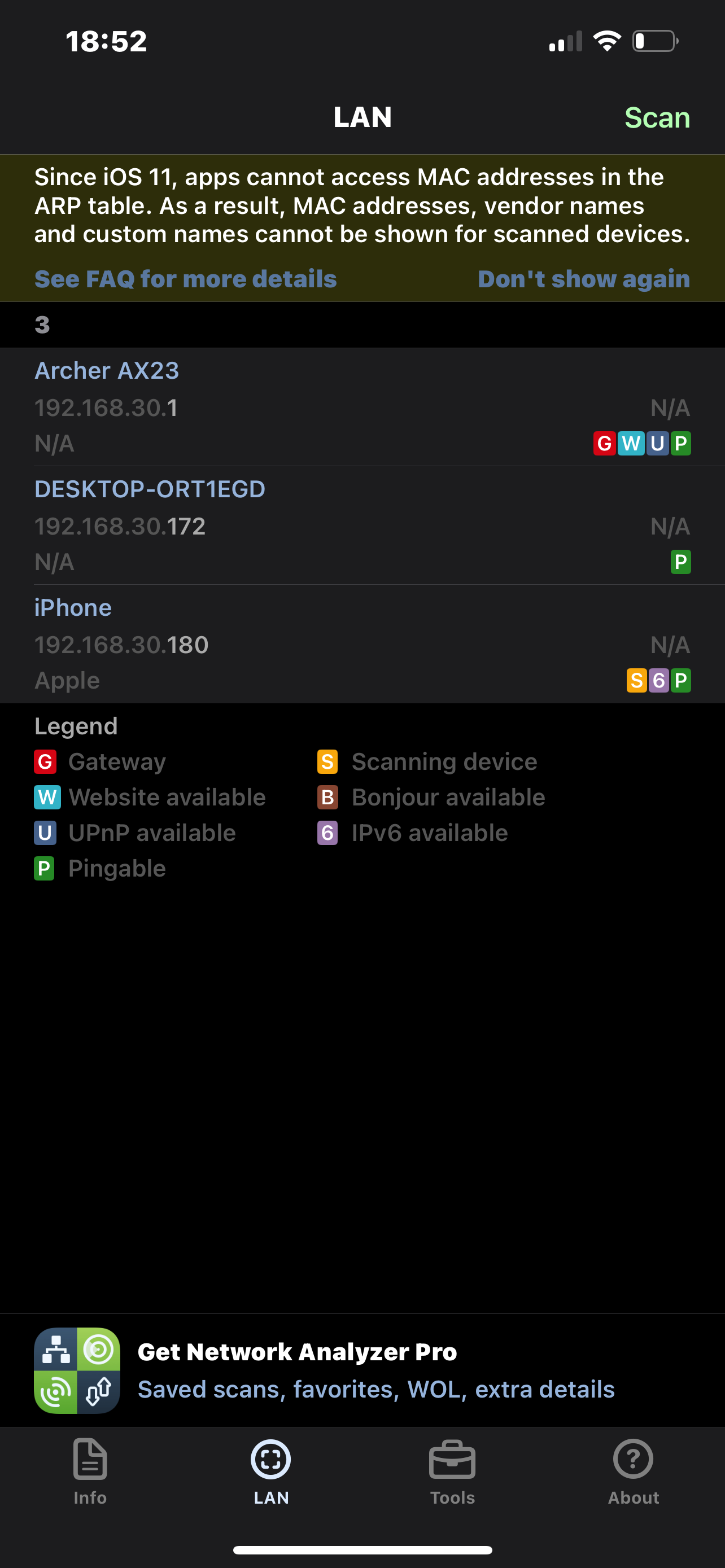

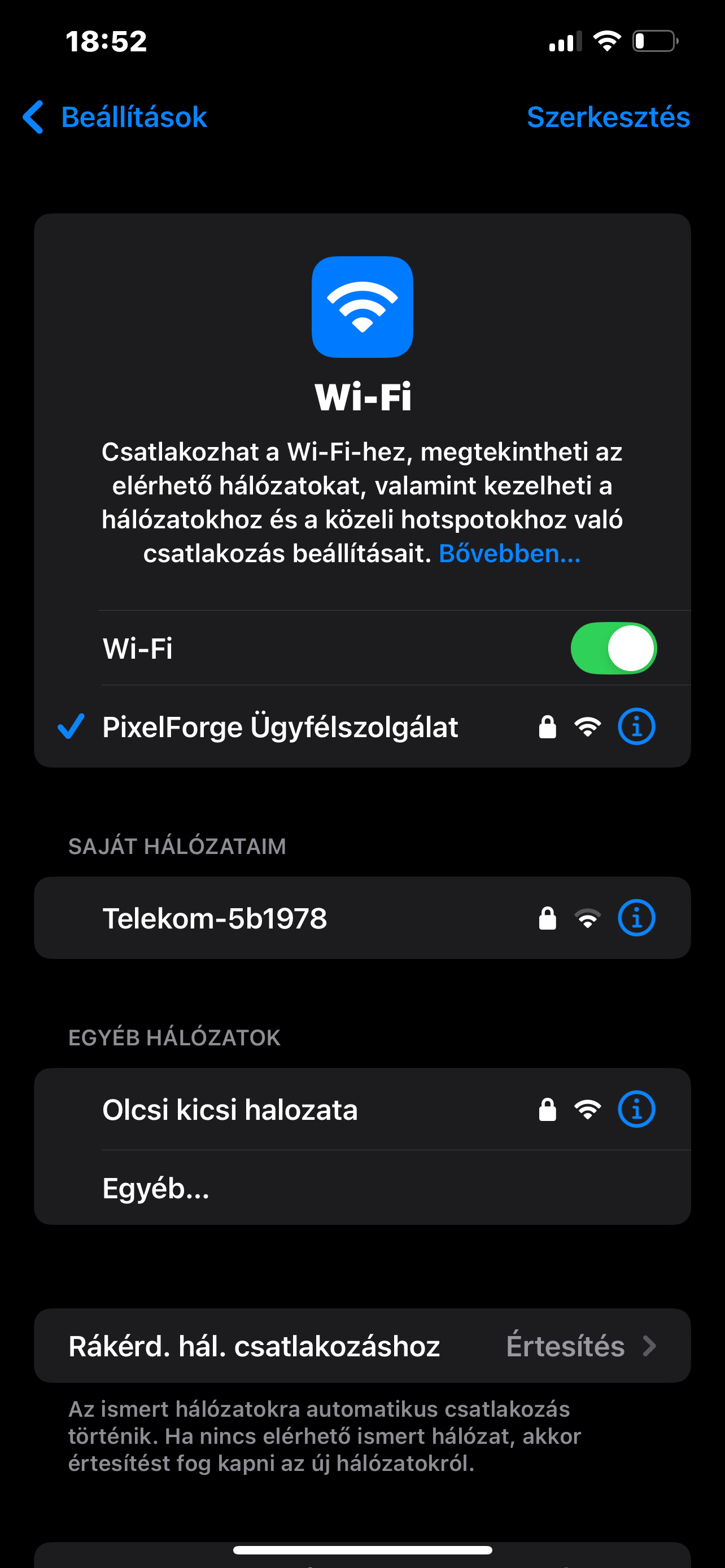

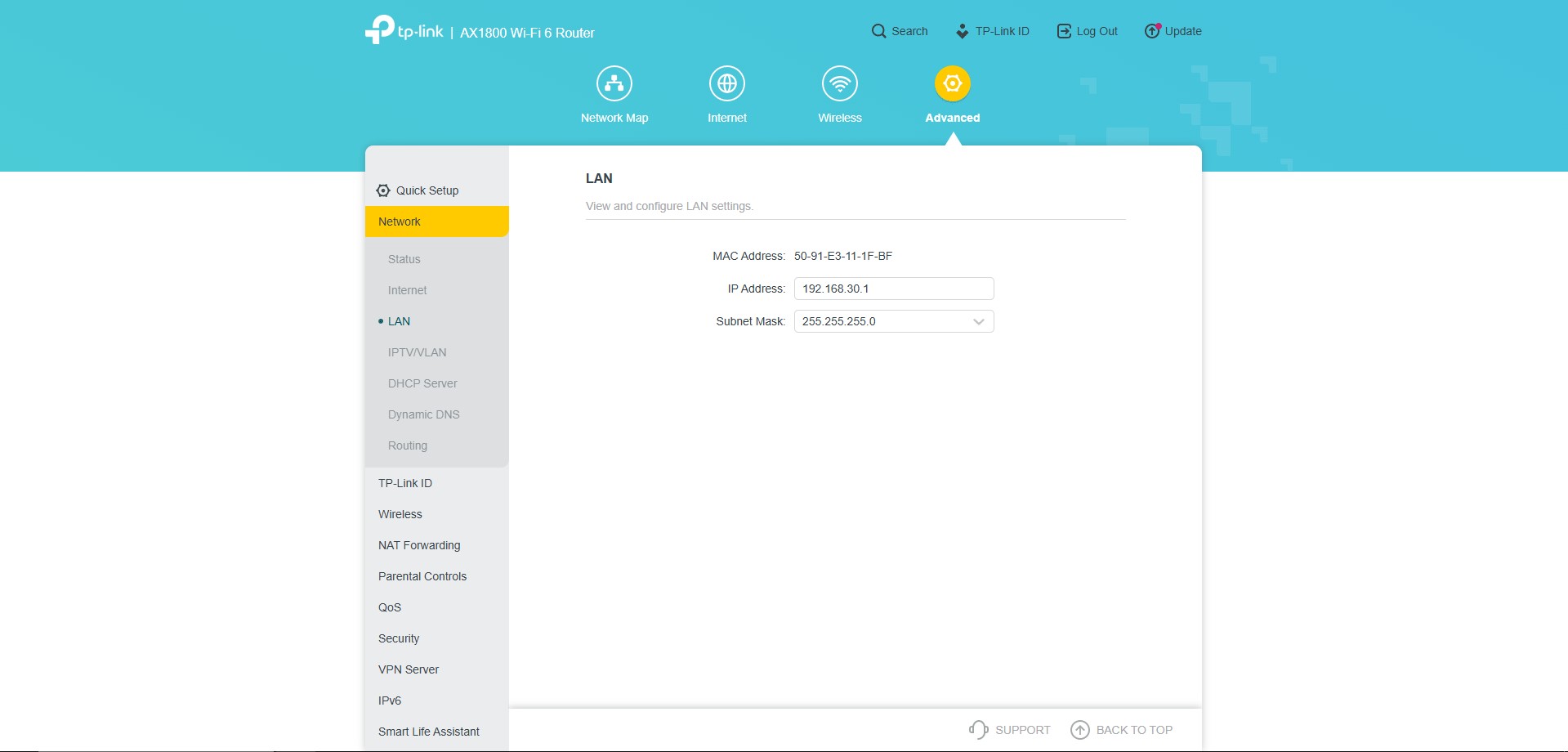

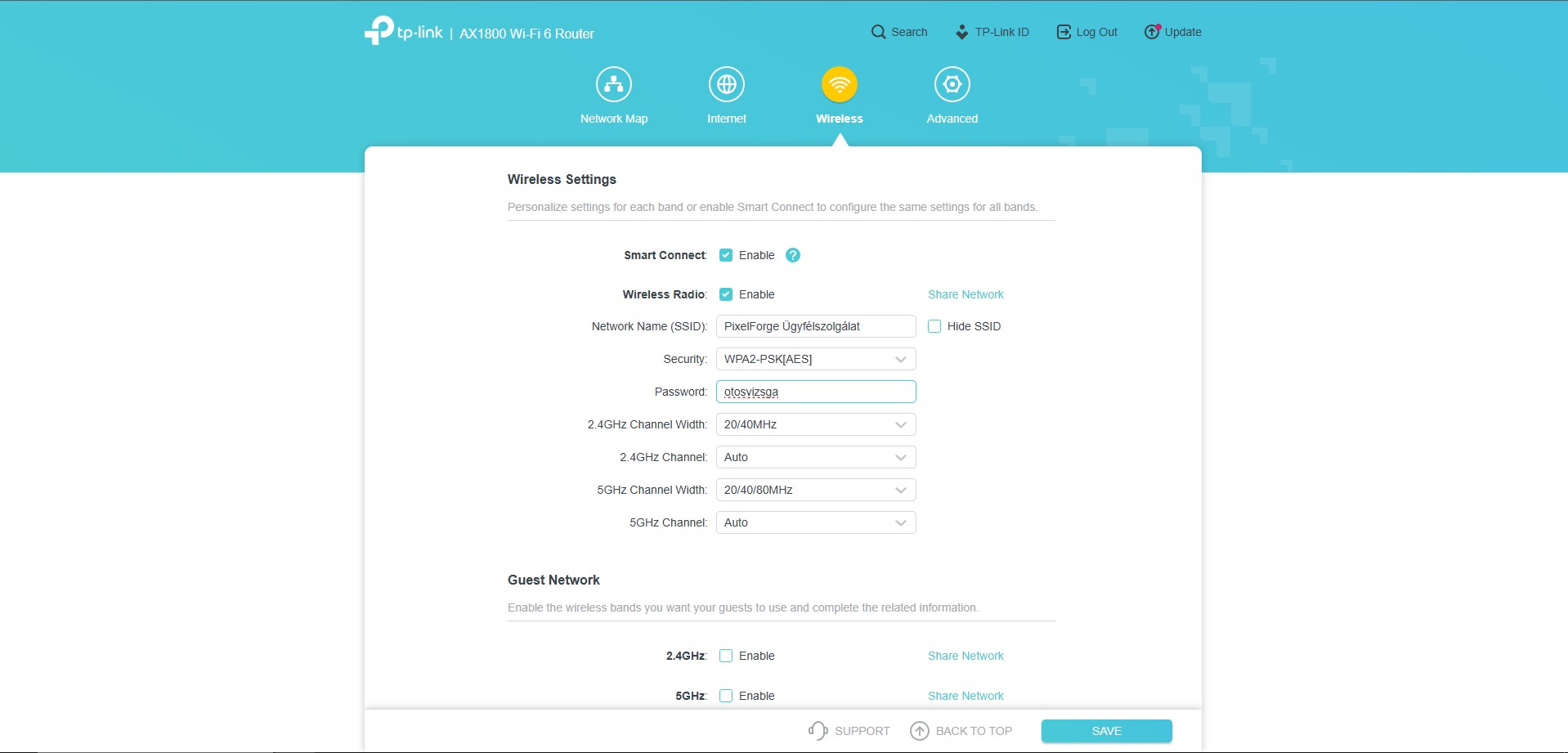

Accesspointról beszúrtunk néhány képet, hogy miként csináltuk meg és hogyan működik

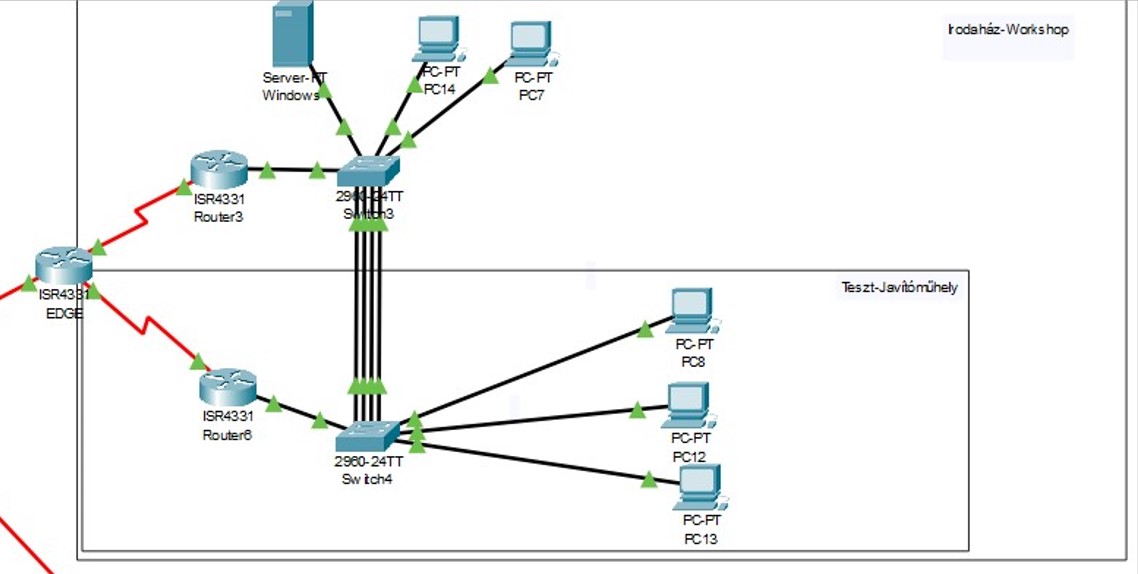

Irodaház-Workshop topológia

Irodaház-Workshop

Az EDGE router az Irodaház-Workshop hálózatának külső kapcsolódási pontja, amely összeköti a belső hálózatot az internettel vagy egy szolgáltatói hálózattal. A router három interfésszel rendelkezik, melyek közül az egyik a belső hálózat (10.10.10.4/30), a másik kettő pedig a két redundáns irányba (Router3 és Router6) vezet. Az OSPF 1-es folyamattal dinamikus útvonalválasztás történik, így a belső hálózat mindig a legjobb útvonalon éri el az internetet. A 10.10.10.4/30 hálózat az EDGE router és a belső LAN (vagy tűzfal) közötti kapcsolatot szolgálja. A redundanciát és az automatikus útvonalválasztást az OSPF segíti, amely a két soros interfészen keresztül (172.16.10.0/30 és 172.16.10.4/30) kommunikál a belső routerekkel. Ezáltal az EDGE router kulcsfontosságú szerepet tölt be a hálózat külső elérésének biztosításában, és megfelelő útvonalak dinamikus biztosításával támogatja a hálózat megbízhatóságát.

Két Router HSRP-t megvalósítva működik, virtuális Router címe 192.168.50.3. A topológián Router3 Display nevű Routernek van nagy prioritása (255) a Router6-al szemben. A HSRP biztosítja, hogy meghibásodás esetén ne álljon le a hálózatunk, és elérjük az internetet.

LACP használatával Etherchannelt alkalmazunk a javítóműhely és az irodaház között, nagy sávszélesség és gyors kommunikáció érdekében.

Teszt-Javítóműhely

A Tesztmuhely nevű router a javítóműhely hálózatának elsődleges hálózati átjárója, amely egyben része a redundáns HSRP-kapcsolatnak az irodaházzal. Az interfészén beállított IP-cím 192.168.50.2/27, a HSRP pedig egy közös, virtuális IP-címet használ: 192.168.50.3, amelyhez automatikusan átvált a forgalom, ha a másik router kiesne. A routeren beállított HSRP prioritás 110, így ez az eszköz tartalékként működik, és csak akkor veszi át az irányítást, ha az elsődleges router (Irodahaz) meghibásodik. A preempt opció biztosítja, hogy ha visszatér az elsődleges router, akkor újra át tudja venni a szerepet. A router szintén része az OSPF 1 folyamathoz tartozó dinamikus útvonalválasztásnak, ahol a 172.16.10.4/30 és 192.168.50.0/27 hálózatokat hirdeti. Ez lehetővé teszi az automatikus útvonalfrissítést és redundanciát. A kapcsolódó switch-ekkel LACP EtherChannel kapcsolaton keresztül kommunikál, így a javítóműhely és az irodaház közötti sávszélesség megnövekszik, és biztosított a gyors adatáramlás.

LACP használatával Etherchannelt alkalmazunk a javítóműhely és az irodaház között, nagy sávszélesség és gyors kommunikáció érdekében.

Programozott Hálózatkonfiguráció

Ez a programozott hálózatkonfiguráció az Irodaház és a Tesztjavítóműhely közötti két routerre (Irodahaz, Tesztmuhely) került, mivel ez a szakasz kulcsszerepet játszik a hálózat működésében. A konfiguráció HSRP-t alkalmaz, ami automatikus átjáróváltást tesz lehetővé meghibásodás esetén, valamint OSPF-et, ami dinamikus útvonalválasztást biztosít. Azért ide került, mert ezen a ponton biztosítani kell a folyamatos kapcsolatot az internet és a belső hálózat között, és itt a legfontosabb a redundancia, stabilitás és a gyors visszaállás hiba esetén.

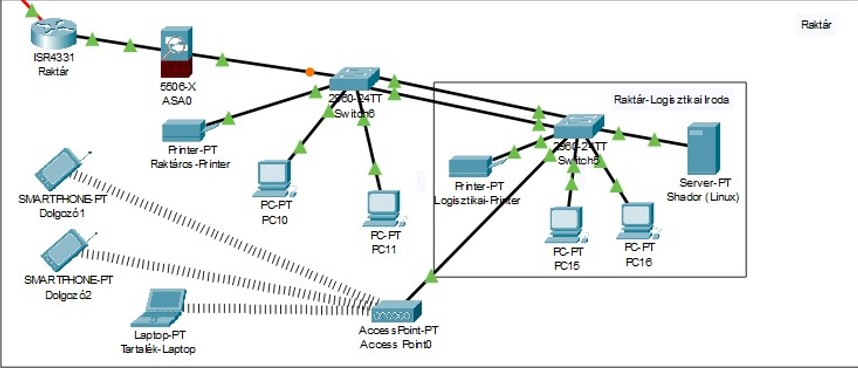

Raktár topológia

Raktár-Logisztikai Iroda

ASA tűzfal konfigurációs fájlja fejlesztés alatt áll

GRE alagút működik a Webshop felé. A forgalomirányítás OSPF protokollon keresztül történik a belső hálózatban és a külvilág felé. Statikus NAT segítségével a 192.168.40.2 szerver a 10.10.10.1 címen kívülről is elérhető. ACL segítségével szabályozzuk, hogy csak a 192.168.10.11 IP-című eszköz használhatja a NAT-ot kifelé. PAT (Port Address Translation) révén több belső eszköz osztozik egyetlen külső IP-címen az internetes forgalom során.

LACP használatával Etherchannelt alkalmazunk a Raktár és a Logisztikai Iroda között, nagy sávszélesség és gyors kommunikáció érdekében. A switch rapid-pvst stp protokollt használ.

LACP használatával Etherchannelt alkalmazunk a Raktár és a Logisztikai Iroda között, nagy sávszélesség és gyors kommunikáció érdekében. A switch rapid-pvst stp protokollt használ.
